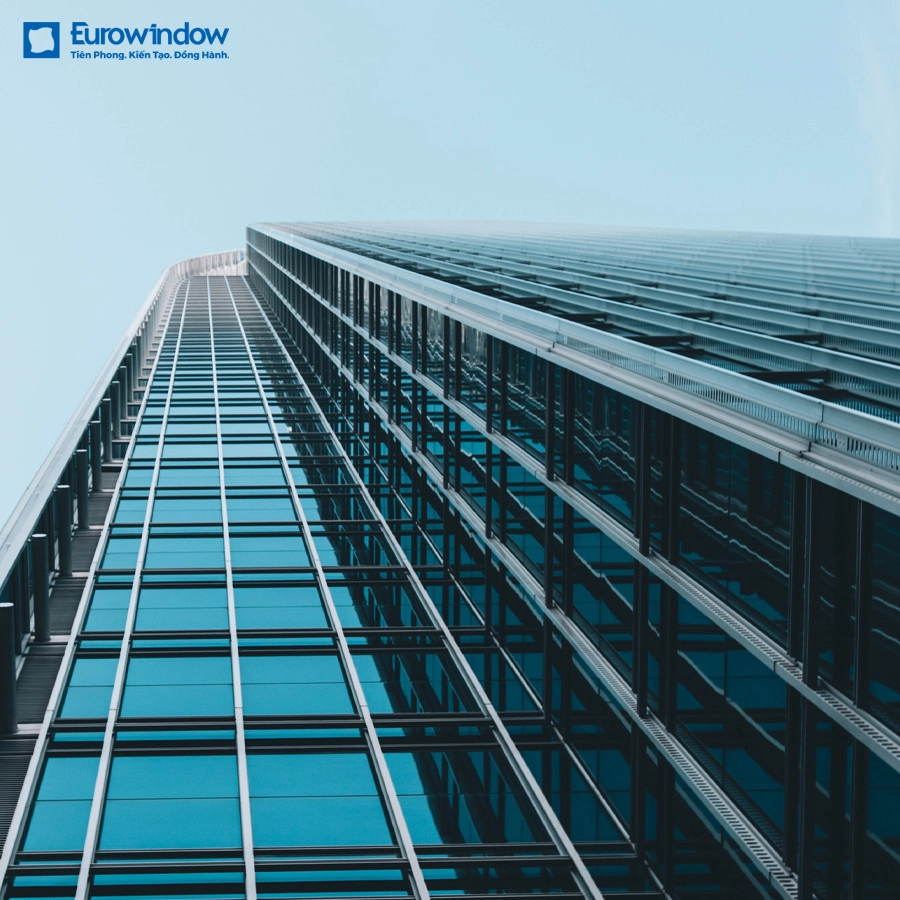

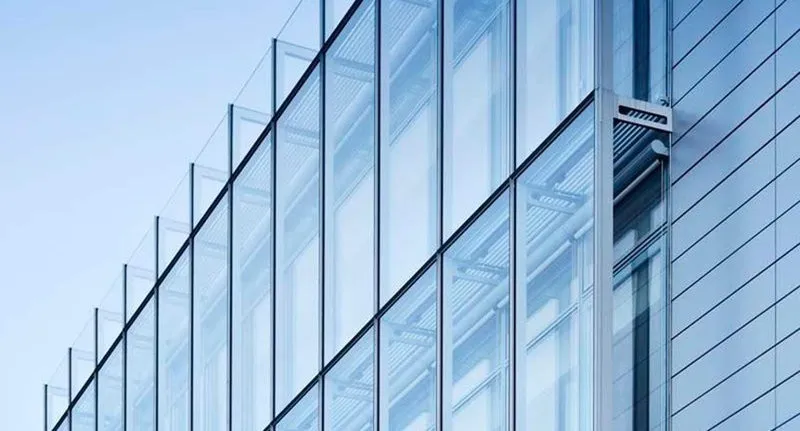

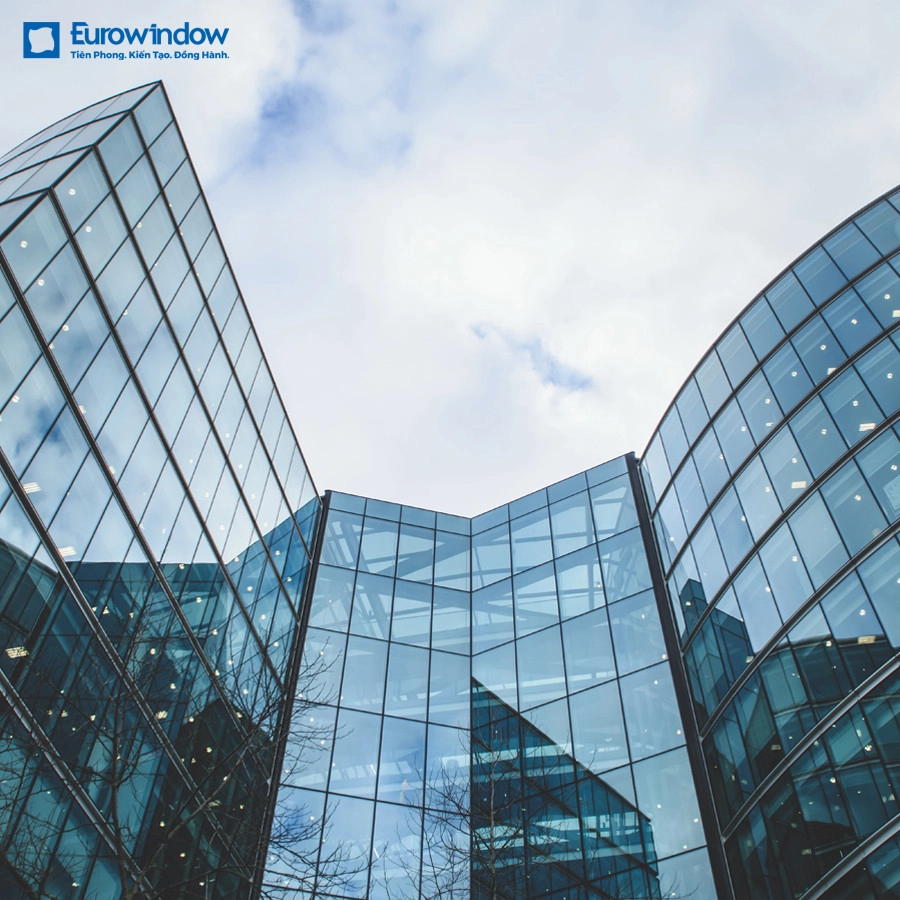

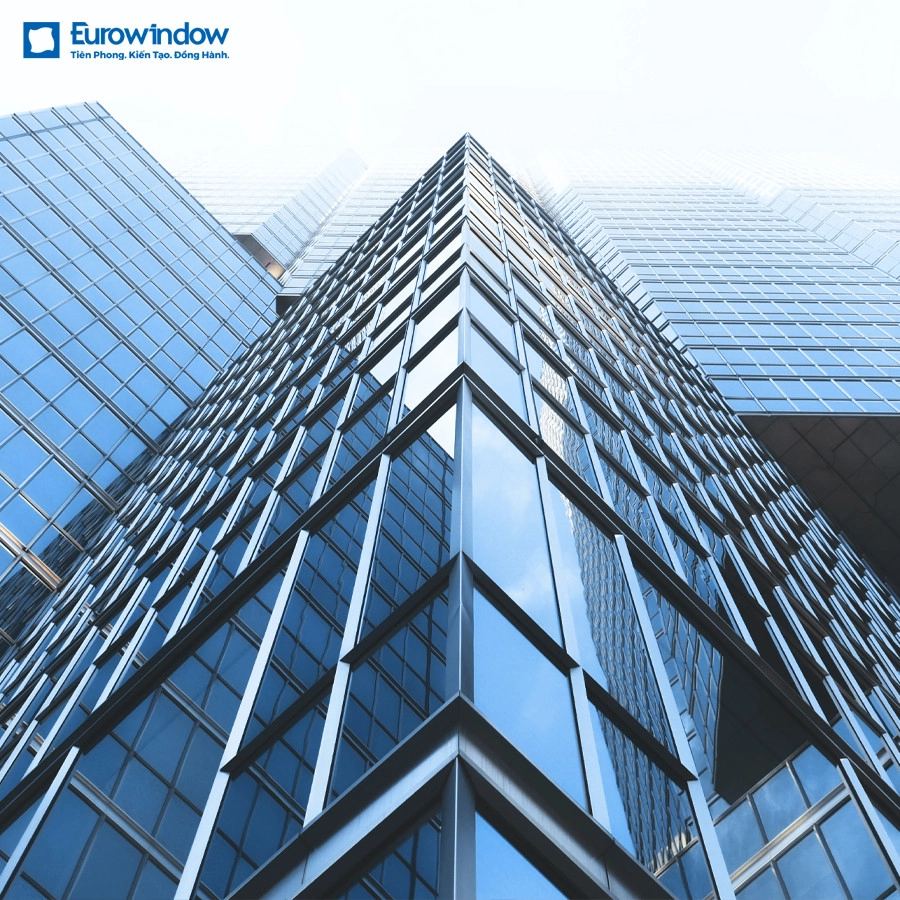

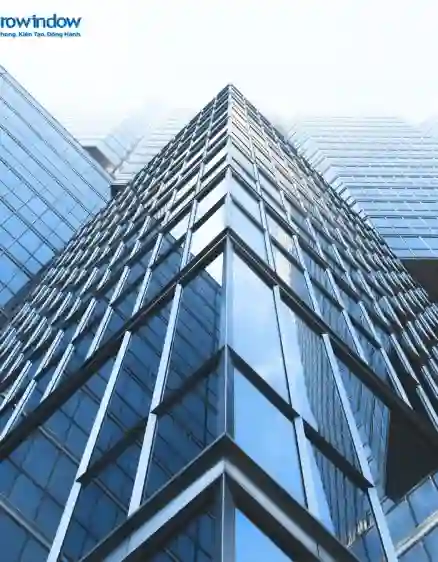

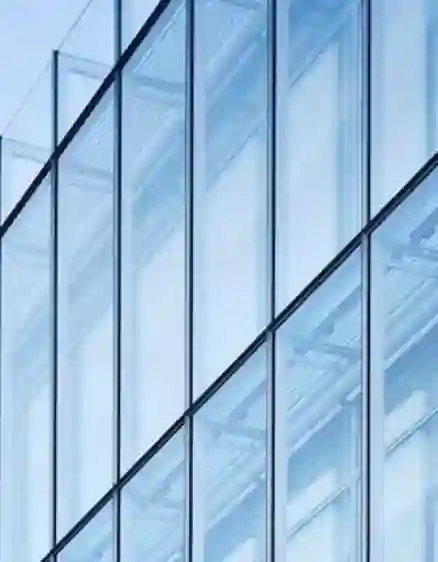

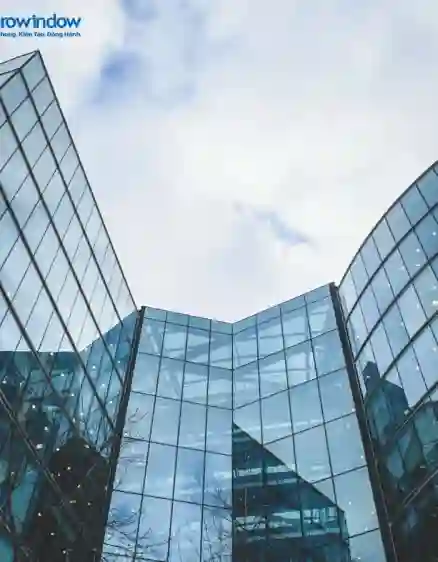

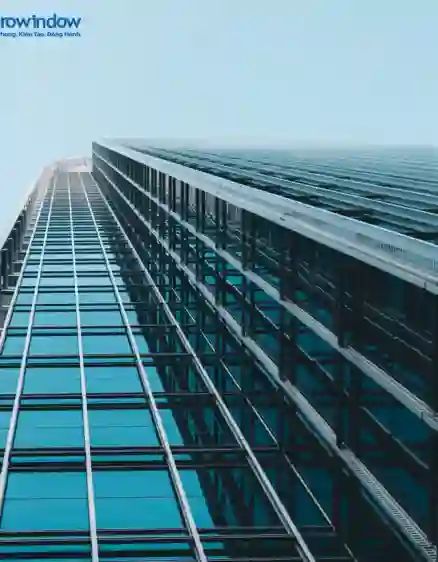

Vách kính nhôm lớn eurowindow hệ Stick là giải pháp kết cấu mặt dựng được gia công và lắp ghép toàn bộ các thành phần cơ bản trực tiếp tại công trình. Phương án này phù hợp cho những tòa nhà có kiến trúc phức tạp, mặt tiền nhiều gờ gấp khúc hoặc các dự án đòi hỏi sự linh hoạt trong quá trình vận chuyển và thi công. Nhờ tính đa dạng trong thiết kế cùng khả năng chịu lực vượt trội, hệ thống này được ứng dụng rộng rãi tại nhiều công trình cao tầng, trung tâm thương mại và trụ sở làm việc tại Việt Nam.
Đối với các kiến trúc sư và nhà thầu xây dựng, việc nắm rõ nguyên lý cấu tạo, quy trình lắp dựng cũng như ưu nhược điểm của vách kính mặt dựng hệ Stick giúp tối ưu chi phí và đảm bảo an toàn kết cấu lâu dài. Bài viết này sẽ phân tích toàn diện các yếu tố kỹ thuật, vật liệu cấu thành và tiêu chuẩn nghiệm thu của hệ vách nhôm kính lớn này.
Vách nhôm kính lớn hệ Stick (Stick curtain wall system) hoạt động dựa trên nguyên lý lắp ghép từng chi tiết nguyên liệu tại công trường theo một trình tự tuyến tính từ dưới lên trên hoặc từ trong ra ngoài. Cấu trúc khung nhôm chịu lực bao gồm các thanh đố đứng (mullion) được gắn cố định vào sàn bê tông hoặc dầm thép thông qua hệ thống bản mã đỡ và bulong nở chịu lực, sau đó các thanh đố ngang (transom) được liên kết vào đố đứng.
Khác với hệ Unitized được sản xuất thành từng mô-đun hoàn chỉnh tại nhà máy, vách kính nhôm lớn eurowindow hệ Stick cho phép điều chỉnh linh hoạt các sai số xây dựng thực tế của phần thô. Sau khi khung nhôm chịu lực được dựng hoàn chỉnh và căn chỉnh độ thẳng đứng bằng máy kinh vĩ hoặc laser, các tấm kính đơn, kính dán an toàn hoặc kính hộp cách âm cách nhiệt sẽ được đưa vào vị trí, cố định bằng nẹp sập hoặc keo silicone kết cấu chuyên dụng.
Tải trọng của toàn bộ vách kính bao gồm trọng lượng bản thân (dead load) và tải trọng gió (wind load) sẽ truyền trực tiếp từ kính sang hệ khung nhôm, qua bản mã chân dầm và đi vào kết cấu chịu lực chính của tòa nhà. Hệ thống gioăng cao su EPDM đàn hồi cao cùng keo thời tiết (weather seal) giữ vai trò ngăn chặn triệt để sự xâm nhập của nước mưa và luồng không khí từ bên ngoài.
Một hệ vách kính mặt dựng Stick hoàn chỉnh được cấu thành từ ba nhóm vật liệu chính: khung nhôm định hình cao cấp, kính kiến trúc chịu lực và hệ vật tư phụ phụ trợ. Việc chọn đúng chủng loại vật liệu ảnh hưởng trực tiếp đến độ bền vận hành trên 30 năm của công trình.
Thanh nhôm profile sử dụng trong vách kính nhôm lớn eurowindow hệ Stick thường được chế tạo từ hợp kim nhôm 6063-T5 hoặc 6063-T6. Độ dày tiêu chuẩn của thanh đố nhôm dao động từ 2,5 mm đến 5,0 mm tùy thuộc vào kết quả tính toán toán học về áp lực gió tại độ cao lắp đặt.
Kính đóng vai trò chiếm diện tích lớn nhất trên mặt tiền công trình. Dựa trên yêu cầu về tiết kiệm năng lượng và cách âm, vách kính nhôm lớn eurowindow hệ Stick hỗ trợ nhiều tùy chọn kính khác nhau:
Hệ thống làm kín giữ vai trò quyết định đến khả năng chống thấm nước và độ bền theo thời gian của vách kính:
Tùy theo ý đồ kiến trúc và phương án thẩm mỹ mặt tiền, vách kính nhôm lớn eurowindow hệ Stick được chia thành ba dạng cấu trúc bề mặt phổ biến:
Ở thiết kế này, toàn bộ thanh đố đứng và đố ngang nhôm được ẩn hoàn toàn vào bên trong công trình. Nhìn từ bên ngoài, mặt tiền tòa nhà là một tấm kính khổng lồ phẳng lỳ, không bị ngắt quãng bởi các đường gờ nhôm. Phương án này mang lại vẻ đẹp hiện đại, tối đa hóa tầm nhìn và thường ứng dụng cho các tòa nhà văn phòng hạng A hoặc khách sạn cao cấp.
Hệ Stick lộ đố sử dụng các nẹp trang trí bằng nhôm nhô ra ngoài bề mặt kính theo cả chiều ngang và chiều đứng. Thiết kế này tạo nên các đường nét khỏe khoắn, góc cạnh cho công trình, đồng thời tăng cường độ chắc chắn cơ học khi các tấm kính được giữ chặt bằng nẹp nhôm cơ học kết hợp gioăng cao su thay vì phụ thuộc hoàn toàn vào keo dán.
Đây là giải pháp dung hòa giữa hai phong cách trên. Công trình có thể chọn lộ đố đứng kết hợp giấu đố ngang để tạo hiệu ứng thị giác kéo dài chiều cao tòa nhà, hoặc ngược lại, chọn lộ đố ngang để nhấn mạnh chiều rộng. Sự kết hợp này mang lại điểm nhấn kiến trúc độc đáo mà vẫn tối ưu chi phí thi công.
Để giúp các chủ đầu tư đưa ra lựa chọn phù hợp, bảng dưới đây tổng hợp sự khác biệt kỹ thuật cơ bản giữa hai hệ mặt dựng phổ biến nhất hiện nay:
| Tiêu chí so sánh | Vách nhôm kính lớn hệ Stick | Vách nhôm kính lớn hệ Unitized |
|---|---|---|
| Địa điểm gia công | Gia công chi tiết tại xưởng, gia công lắp dựng hoàn thiện tại công trường. | Chế tạo và lắp ráp thành tấm mô-đun hoàn chỉnh 100% tại nhà máy. |
| Linh hoạt kiến trúc | Rất cao, dễ đáp ứng công trình góc cạnh, bề mặt gấp khúc, đường cong phức tạp. | Hạn chế hơn với các bề mặt không điển hình, tối ưu cho tòa nhà dạng hình học phẳng. |
| Thời gian thi công tại công trường | Kéo dài hơn do phụ thuộc vào tiến độ từng bước (dựng khung, sập kính, bơm keo). | Nhanh chóng, chỉ cần cẩu tấm mô-đun lên và bắt bulong cố định vào bản mã. |
| Chi phí vận chuyển | Thấp hơn do các thanh nhôm và kính được xếp gọn gàng dưới dạng nguyên liệu rời. | Cao hơn do chiếm thể tích cồng kềnh khi vận chuyển các tấm panel hoàn thiện. |
| Độ phụ thuộc thời tiết | Cao, các công đoạn bơm keo kết cấu và keo thời tiết bắt buộc thực hiện trong thời tiết khô ráo. | Thấp, việc bơm keo dán kính đã được hoàn tất trong môi trường nhà máy tiêu chuẩn. |
Qua phân tích, vách kính nhôm lớn eurowindow hệ Stick tỏ ra chiếm ưu thế rõ rệt đối với các công trình có quy mô vừa và nhỏ (dưới 20 tầng), các công trình có diện tích mặt tiền không quá lớn hoặc những tòa nhà có kiến trúc biến tấu đòi hỏi xử lý chi tiết tại chỗ.
Mỗi hệ thống mặt dựng đều có những đặc tính kỹ thuật riêng biệt. Việc đánh giá khách quan hai mặt ưu và nhược điểm giúp kỹ sư thiết kế tối ưu hóa phương án thi công.
Để mặt dựng đạt được khả năng chống thấm tuyệt đối và chịu được áp lực gió bão cấp cao, quy trình thi công vách kính nhôm lớn eurowindow hệ Stick bắt buộc phải tuân thủ 6 bước kỹ thuật khắt khe sau:
Sử dụng máy kinh vĩ, máy toàn đạc điện tử và laser để thả dây dọi, xác định chính xác vị trí tim trục tòa nhà. Đánh dấu vị trí lắp đặt các bản mã thép trên dầm sàn bê tông ở từng tầng. Độ sai lệch cho phép trong bước trắc đạc không được vượt quá ±2 mm.
Bản mã thép mạ kẽm nhúng nóng được cố định chắc chắn vào sàn bê tông bằng bulong nở hóa chất (Chemical Anchor) hoặc hàn trực tiếp vào dầm thép chịu lực. Đây là điểm tựa chịu lực quan trọng nhất kết nối hệ vách kính với khung xương của tòa nhà.
Các thanh đố đứng nhôm được nâng vào vị trí và liên kết với bản mã bằng bulong inox 304 chịu lực. Giữa các đoạn đố đứng nối tầng phải đặt khe co giãn nhiệt (thường từ 10–15 mm) có thanh nối lõi nhôm bên trong để tránh hiện tượng biến dạng nhiệt khi nhiệt độ môi trường thay đổi. Sau đó, tiến hành lắp các thanh đố ngang nối giữa hai đố đứng.
Sử dụng hít kính chân không chuyên dụng để đưa các tấm kính vào vị trí khung nhôm đã dựng sẵn. Đặt kính lên các kê đệm cao su chịu lực (Setting block) ở đáy khung. Cài gioăng cao su EPDM vào các rãnh nhôm bên trong và bên ngoài để cố định kính tạm thời.
Vệ sinh sạch sẽ bề mặt tiếp xúc giữa nhôm và kính bằng dung dịch làm sạch chuyên dụng (Toluene hoặc Isopropyl Alcohol). Dán băng dính giấy bảo vệ mép kính, tiến hành bơm keo thời tiết miết đều tay vào các khe hở. Quá trình bơm keo phải đảm bảo không bị đứt đoạn, không chứa bong bóng khí bên trong đường keo.
Sau khi keo lưu hóa hoàn toàn (thường từ 7 đến 14 ngày tùy chủng loại keo), tiến hành thử nước bằng vòi phun áp lực cao (Water hose test) theo tiêu chuẩn AAMA 501.2 trực tiếp trên bề mặt vách kính nhôm lớn eurowindow để kiểm tra khả năng chống rò rỉ nước trước khi bàn giao.
Một hệ vách kính mặt dựng Stick đạt chuẩn kỹ thuật phải trải qua các bài kiểm tra thực nghiệm khắt khe tại phòng lab cũng như kiểm tra thực địa. Các thông số kỹ thuật cốt lõi bao gồm:
Mặt dựng phải chịu được tải trọng gió thiết kế mà không có bất kỳ sự biến dạng vĩnh viễn hay nứt vỡ kính. Độ võng tối đa cho phép của thanh đố nhôm chịu lực không được vượt quá L/175 (trong đó L là chiều dài nhịp đố đứng) hoặc không quá 20 mm theo tiêu chuẩn ASTM E330.
Mặt dựng không được xẩy ra hiện tượng rò rỉ nước vào bên trong tòa nhà khi chịu áp lực nước phun liên tục dưới áp suất gió giả lập theo tiêu chuẩn ASTM E331. Hệ thống rãnh thoát nước ngầm tích hợp bên trong thanh nhôm phải dẫn toàn bộ nước đọng thoát ra ngoài môi trường.
Lượng không khí rò rỉ qua các khe nối của vách kính nhôm lớn eurowindow không được vượt quá mức 0,3 m³/h trên mỗi m² diện tích bề mặt dưới áp suất tiêu chuẩn 75 Pa (theo ASTM E283), giúp tối ưu hóa hiệu suất làm lạnh của hệ thống điều hòa không khí HVAC.
Hệ vách kính hệ Stick phải có khả năng dịch chuyển đàn hồi để hấp thụ các chấn động rung lắc do động đất hoặc biến dạng uốn của sàn bê tông mà không vỡ kính hay bong tróc keo.
Trong các tòa nhà hiện đại, diện tích kính lớn đồng nghĩa với việc lượng nhiệt bức xạ mặt trời truyền vào không gian bên trong rất cao. Để xử lý bài toán này, việc lựa chọn cấu hình kính và thanh nhôm cắt cầu cách nhiệt (Thermal Break) là giải pháp bắt buộc.
Sử dụng vách kính nhôm lớn eurowindow tích hợp thanh cản nhiệt Polyamide giúp ngắt đứt sự dẫn nhiệt qua phần khung nhôm. Kết hợp với dòng kính hộp phủ màng kim loại siêu mỏng Low-E, hệ thống có thể ngăn chặn đến 99% tia cực tím (UV) và 70% tia hồng ngoại (IR), giúp cắt giảm tới 30% chi phí điện năng tiêu thụ cho hệ thống điều hòa không khí vào mùa hè.
Bên cạnh đó, giải pháp kính Solar Control cũng giúp điều tiết lượng ánh sáng truyền qua (VLT - Visible Light Transmittance) ở mức từ 30% đến 50%, chống chói lóa mắt cho nhân viên làm việc bên trong tòa nhà mà vẫn đảm bảo nguồn ánh sáng tự nhiên dồi dào.
Để kéo dài tuổi thọ của hệ thống mặt dựng nhôm kính lớn, ban quản lý tòa nhà cần lập kế hoạch bảo trì định kỳ theo các khuyến cáo kỹ thuật:
Đầu tư đúng chuẩn kỹ thuật ngay từ khâu thiết kế, chọn lựa vật liệu đến quy trình lắp dựng vách kính nhôm lớn eurowindow hệ Stick sẽ mang lại cho công trình một diện mạo kiến trúc ấn tượng, an toàn tuyệt đối trước thiên tai và tối ưu hóa chi phí vận hành suốt vòng đời dự án.
