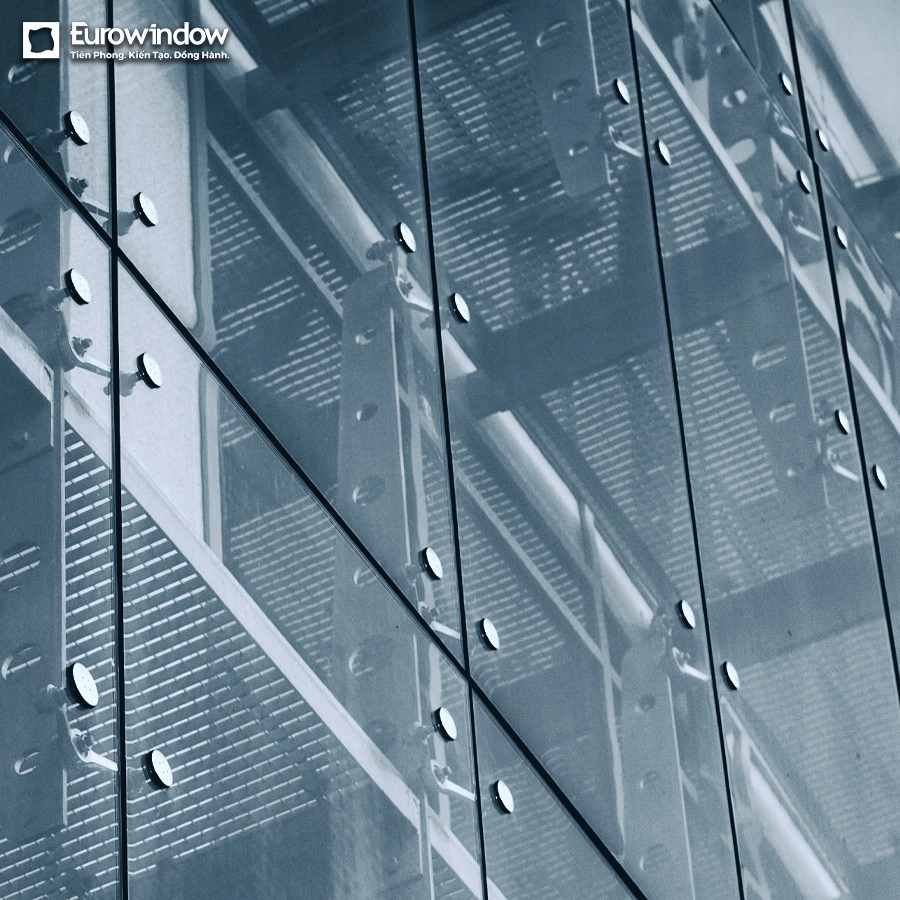

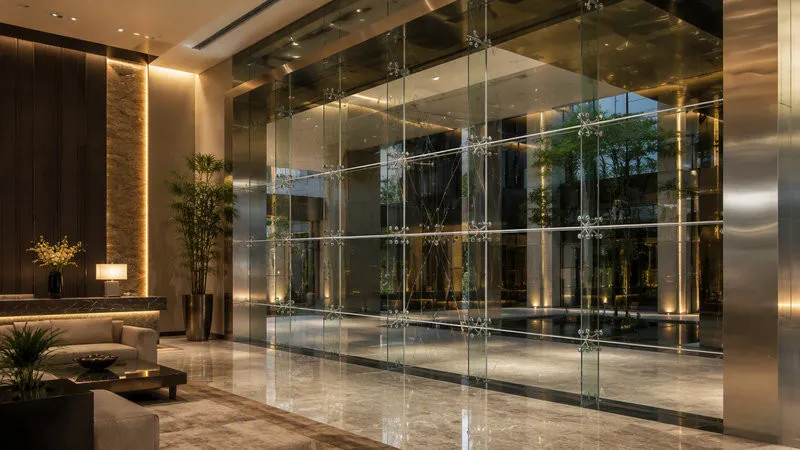

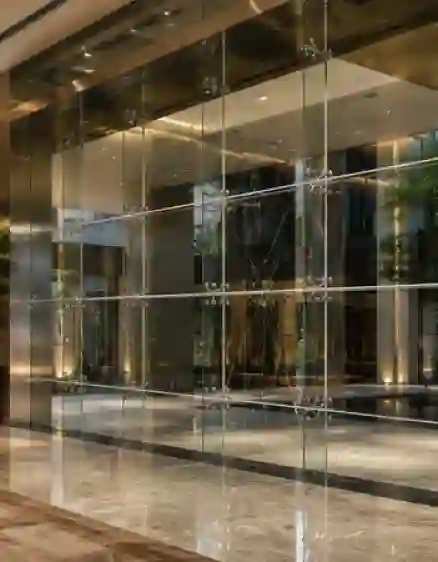

Vách nhôm kính lớn hệ spider là giải pháp mặt dựng kính kiến trúc không khung, sử dụng các phụ kiện chấu kẹp bằng inox (chân nhện) để liên kết các tấm kính cường lực hoặc kính dán an toàn cỡ lớn vào hệ kết cấu chịu lực bên trong. Hệ thống này giúp tối ưu hóa tầm nhìn, lấy sáng tự nhiên toàn bộ không gian và tạo sự thanh thoát, hiện đại cho mặt tiền các công trình quy mô lớn như trung tâm thương mại, showroom, sảnh khách sạn và tòa nhà văn phòng cao cấp.

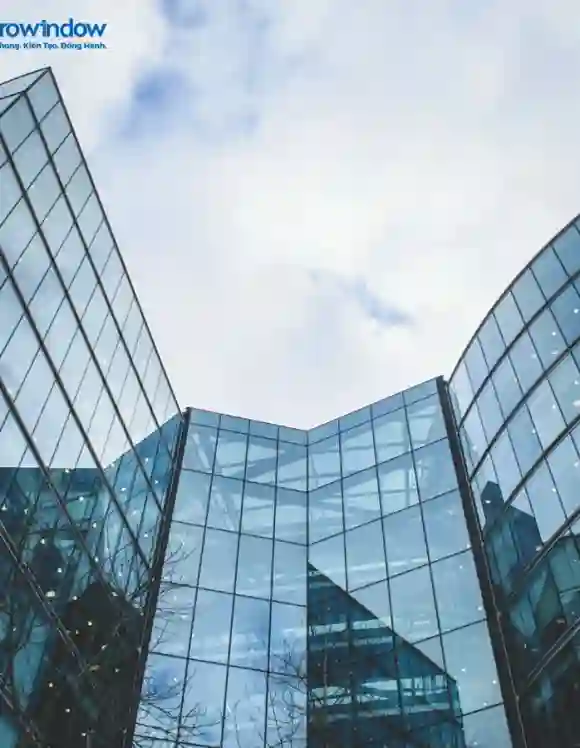

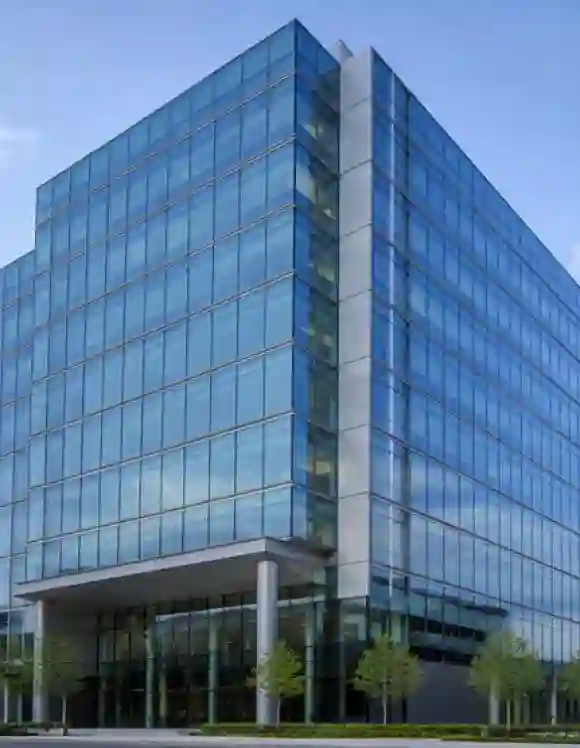

Khác với các hệ mặt dựng nhôm kính truyền thống như Stick hay Unitized vốn sử dụng hệ thanh đố nhôm định hình lộ ra ngoài để giữ kính, hệ spider loại bỏ hoàn toàn khung nhôm viền bao quanh từng tấm kính. Thay vào đó, toàn bộ vách kính phẳng được nâng đỡ bởi các khớp liên kết điểm (point-supported glass system), giúp bề mặt ngoại thất liền mạch như một bức tường kính trong suốt.
Cấu tạo kỹ thuật của giải pháp này gồm 4 thành phần chính được phối hợp đồng bộ để đảm bảo khả năng chịu tải trọng bản thân, tải trọng gió và biến dạng nhiệt:
Kính dùng cho vách kính chân nhện phải đáp ứng tiêu chuẩn khắt khe về độ bền cơ học và an toàn khi xảy ra sự cố va đập hay thiên tai. Các loại kính phổ biến nhất gồm:

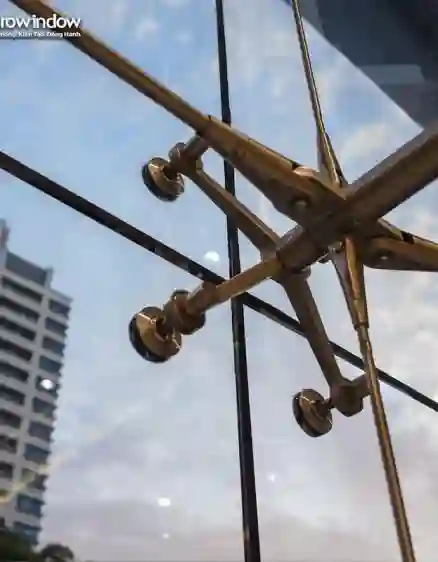

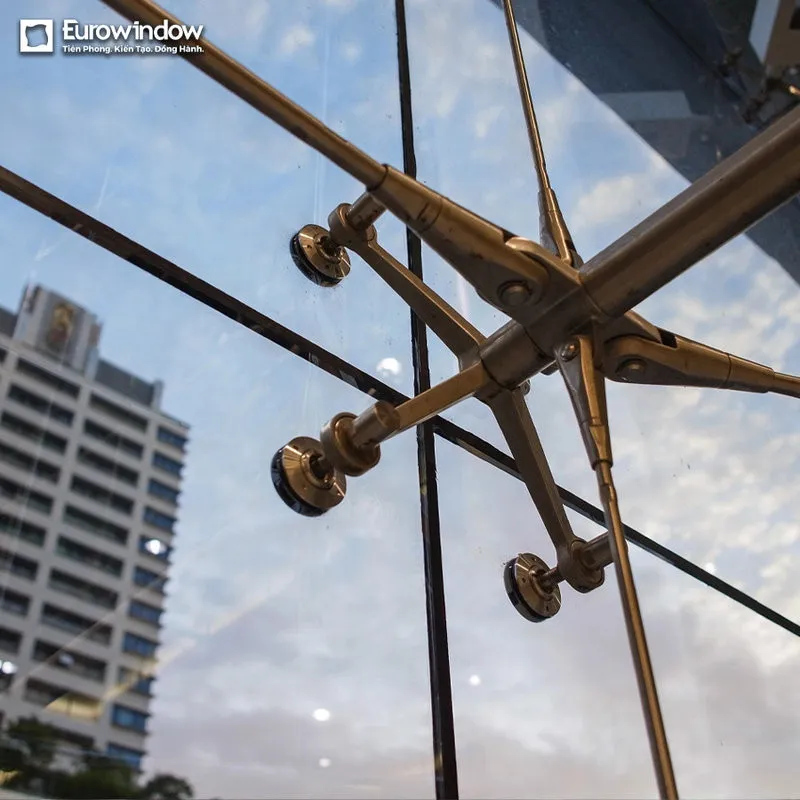

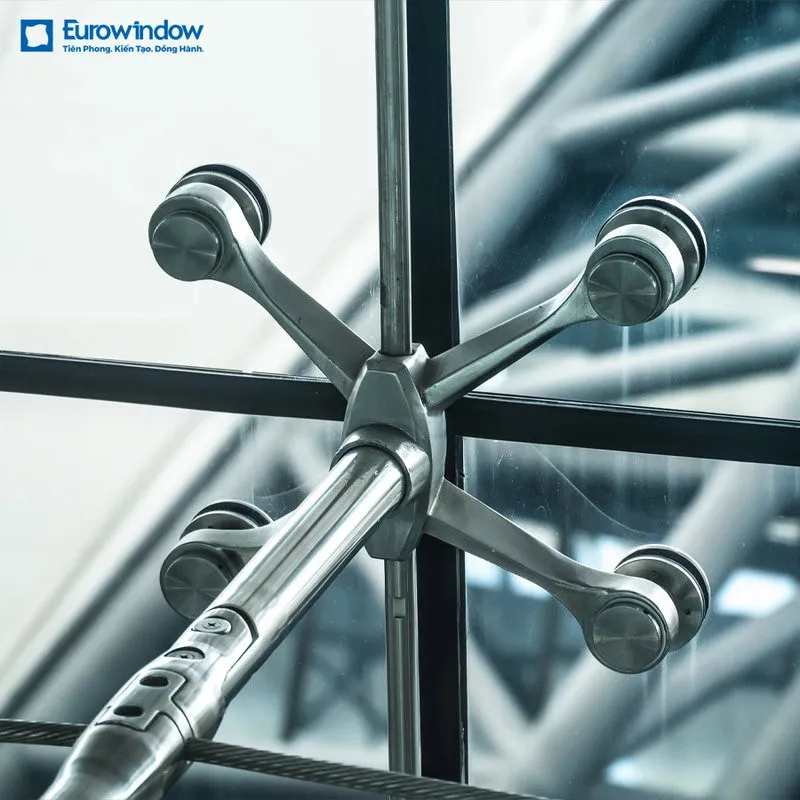

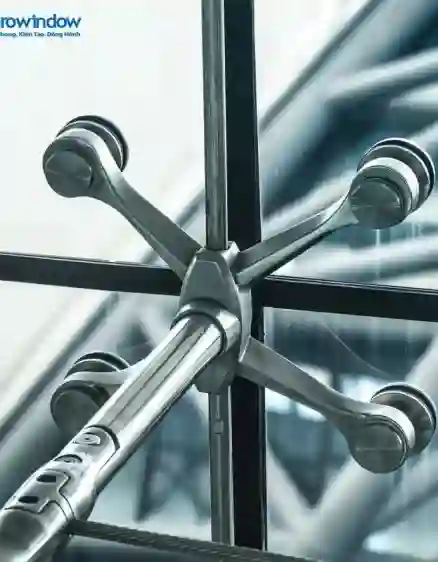

Phụ kiện chân nhện đóng vai trò làm cầu nối trung gian, phân bổ tải trọng từ bề mặt kính sang hệ khung chịu lực. Vách nhôm kính lớn hệ spider sử dụng các loại chân nhện chế tạo từ vật liệu inox cao cấp (thường là Inox 304 hoặc Inox 316) để chống ăn mòn hóa học và rỉ sét dưới tác động của thời tiết.
Các phân loại chân nhện chính bao gồm:
Đi kèm với chân nhện là các ốc bắt kính chuyên dụng (Routel). Routel được xỏ xuyên qua các lỗ đục sẵn trên kính. Tại điểm tiếp xúc giữa inox và kính luôn có các đệm lót bằng cao su chịu nhiệt (EPDM) hoặc đệm nhựa kỹ thuật để phân bố ứng suất đều, tránh tình trạng tập trung ứng suất gây nứt vỡ kính khi xiết ốc hoặc khi kính bị giãn nở.
Do không sử dụng thanh đố nhôm định hình ôm toàn bộ viền kính, hệ chân nhện cần một hệ kết cấu đỡ phía sau để định vị chân nhện và chịu tải trọng gió cùng trọng lượng bản thân của kính. Các dạng kết cấu đỡ bao gồm khung thép kết cấu, chống đố bằng kính (glass fin) hoặc hệ cáp căng chịu lực.
Khe hở giữa các tấm kính (thường rộng từ 10 mm đến 15 mm) được làm kín hoàn toàn bằng hệ keo chèn khe chuyên dụng như Dow Corning (Dowsil) hoặc Sika. Keo silicone trung tính chịu thời tiết có khả năng đàn hồi cao, chống tia UV, ngăn nước mưa thẩm thấu và co giãn theo sự biến dạng nhiệt của kính mà không bị lão hóa.
Tùy thuộc vào yêu cầu thẩm mỹ, quy mô chiều cao mặt tiền và ngân sách của dự án, các kiến trúc sư sẽ lựa chọn giải pháp kết cấu chịu lực phù hợp cho vách nhôm kính lớn hệ spider.

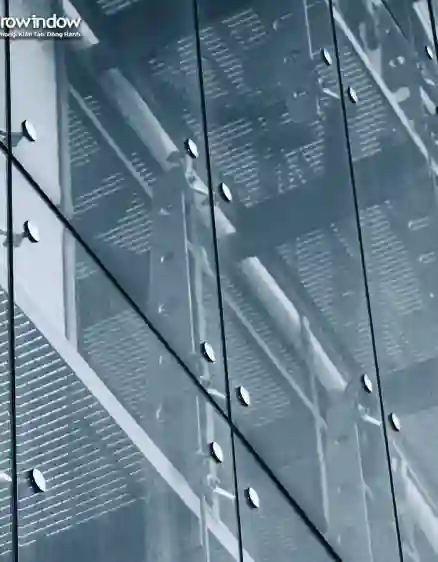

Đây là giải pháp phổ biến nhất trong thi công thực tế nhờ chi phí hợp lý và tính linh hoạt trong gia công chế tạo. Khung đỡ phía sau được làm từ các ống thép hộp, thép hình (I, U, H) hoặc kết cấu giàn không gian bằng thép tròn sơn tĩnh điện/sơn epoxy chống rỉ.
Các chân nhện inox sẽ được hàn trực tiếp hoặc bắt bulong vào các bản mã đón trên khung thép. Hệ kết cấu thép có khả năng vượt nhịp lớn, chịu lực tốt, đáp ứng được các mảng vách kính có chiều cao lớn tại các sảnh thông tầng.
Nếu mục tiêu thiết kế là đạt độ trong suốt tối đa 100%, hệ chân nhện kết hợp đố kính chống phía sau là giải pháp tối ưu. Thay vì dùng khung thép, hệ thống sử dụng các dải kính cường lực dày (thường từ 15 mm đến 19 mm, ghép 2-3 lớp) đặt vuông góc với vách kính mặt ngoài làm cột chịu lực.
Các chân nhện được kẹp vào đố kính chịu lực này để đỡ các tấm kính mặt ngoài. Toàn bộ vách kính hoàn thiện chỉ gồm kính và inox, tạo cảm giác thanh thoát tuyệt đối và không cản trở ánh sáng.

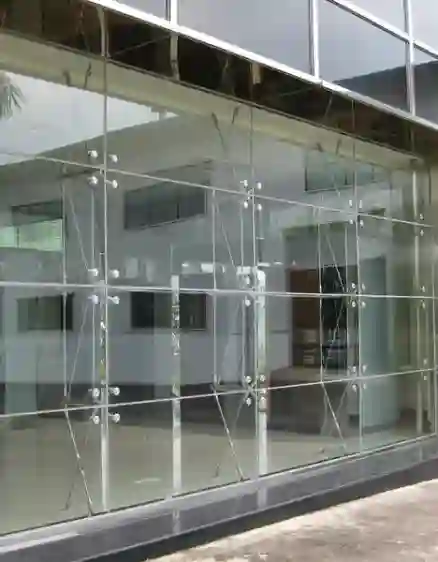

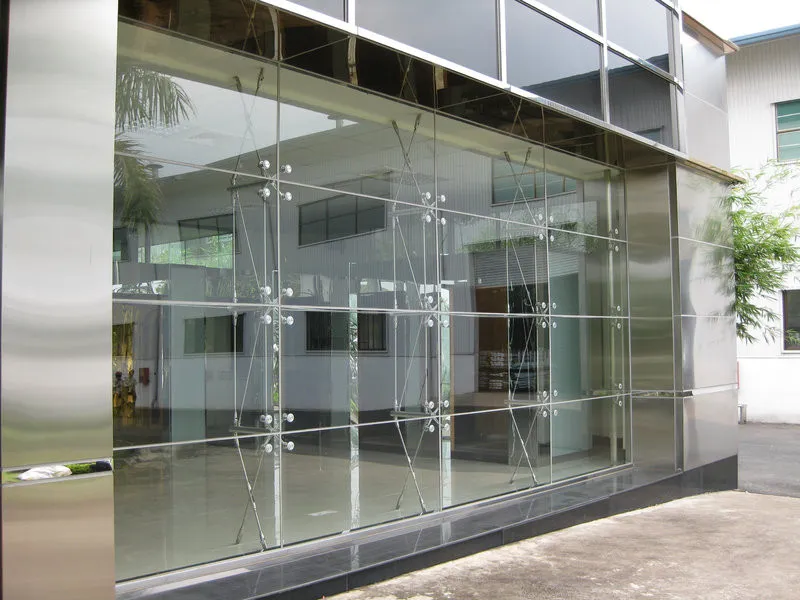

Đây là hệ kỹ thuật phức tạp nhất, sử dụng hệ thống dây cáp thép không gỉ cường độ cao được căng lực trước theo hai phương ngang và dọc để tạo thành một lưới kết cấu chịu lực. Chân nhện được định vị tại các điểm giao nhau của dây cáp.
Giải pháp cáp căng mang lại vẻ đẹp siêu nhẹ và hiện đại cho công trình, tuy nhiên đòi hỏi năng lực tính toán kết cấu cực kỳ chính xác cùng quy trình thi công căn chỉnh lực căng cáp khắt khe nhằm tránh rủi ro biến dạng kết cấu dưới tác động của gió bão.
Mỗi hệ mặt dựng đều có những đặc tính kỹ thuật riêng. Việc hiểu rõ ưu và nhược điểm giúp chủ đầu tư và tư vấn thiết kế đưa ra quyết định chính xác cho công trình.
Để giúp quý khách hàng dễ dàng định hình sự khác biệt giữa các công nghệ mặt dựng nhôm kính hiện nay, dưới đây là bảng tổng hợp các tiêu chí kỹ thuật cơ bản:
Việc thi công vách nhôm kính đòi hỏi tuân thủ nghiêm ngặt quy trình an toàn lao động và các bước kỹ thuật khắt khe nhằm đảm bảo độ kín khít, phẳng tuyệt đối và độ an toàn kết cấu lâu dài.
Kỹ sư sử dụng máy kinh vĩ và máy toàn đạc laser để định vị các mốc tim cột, mốc cao độ theo bản vẽ thiết kế. Việc đo đạc chính xác khoảng cách giữa các điểm kết cấu là tiền đề để đặt hàng đục lỗ kính và gia công hệ khung đỡ thép/dây cáp.
Tiến hành dựng lắp khung thép, đố kính hoặc căng hệ cáp chịu lực. Các liên kết hàn hoặc cắm bulong hóa chất vào dầm bê tông phải được kiểm định tải trọng kéo thử nghiệm (pull-out test). Sau khi hàn xong, khung thép được vệ sinh mối hàn và sơn gia cường chống rỉ.
Các tay chân nhện inox được gá vào bản mã đỡ trên khung thép thông qua hệ bulong điều chỉnh. Kỹ thuật viên dùng thiết bị căn chỉnh laser để đảm bảo mặt phẳng nối của các chấu chân nhện nằm trên cùng một mặt phẳng tuyệt đối. Độ lệch cho phép không vượt quá 1 mm trên toàn bộ dải vách.
Sử dụng xe cẩu chuyên dụng kết hợp tay hút kính chân không để đưa các tấm kính cỡ lớn vào vị trí. Kính được cố định vào các chấu chân nhện bằng ốc routel.
Lưu ý quan trọng: Khi siết ốc routel, thợ thi công phải dùng cờ-lê cân lực (torque wrench) để kiểm soát lực siết đúng tiêu chuẩn nhà sản xuất quy định (thường từ 40 – 50 Nm). Siết quá chặt có thể làm vỡ kính tại lỗ khoan, trong khi siết quá lỏng sẽ gây xệ vách sau một thời gian vận hành.
Sau khi toàn bộ vách kính đã được lắp đặt và căn chỉnh khe hở đồng đều (khoảng 10–15 mm), tiến hành chèn xốp đệm (backer rod) vào giữa các khe kính. Tiến hành dán băng keo giấy hai bên mép kính và bơm keo silicone kết cấu chịu thời tiết.
Đường keo bơm phải liên tục, đầy đặn, không bọt khí và được miết phẳng bề mặt. Sau khi keo khô hoàn toàn, lột bỏ băng keo bảo vệ, vệ sinh sạch bề mặt kính và nghiệm thu công trình.
Trong tổng thể kiến trúc hiện đại, vách kính chân nhện thường không đứng độc lập mà kết hợp linh hoạt với hệ thống cửa nhôm, cửa gỗ, cửa uPVC, cửa cuốn, cửa tự động và cửa kính nhằm tối ưu năng lực vận hành cho công trình.
Eurowindow là đơn vị tiên phong tại Việt Nam mang đến các giải pháp tổng thể về cửa và mặt dựng kính cao cấp. Việc tích hợp vách nhôm kính lớn hệ spider cùng hệ thống cửa tự động mắt thần tại các sảnh lớn tòa nhà giúp kiểm soát luồng di chuyển của khách hàng một cách mượt mà, chuyên nghiệp mà vẫn giữ trọn nét thẩm mỹ sang trọng.
Tại các dự án thi công nhôm kính quy mô lớn, sản phẩm cửa kính Eurowindows luôn được tính toán đồng bộ về tải trọng gió, hệ số truyền nhiệt (U-value) và hệ số hấp thụ nhiệt mặt trời (SHGC). Nhờ sử dụng phôi kính chất lượng cao kết hợp với dây chuyền gia công đục lỗ kính tự động hóa trên máy CNC, các sản phẩm mặt dựng kính chân nhện của Eurowindow đáp ứng hoàn toàn các tiêu chuẩn kỹ thuật khắt khe nhất của Việt Nam và quốc tế.
Bên cạnh đó, việc lựa chọn phụ kiện chân nhện inox đúc nguyên khối nhập khẩu đạt chuẩn chất lượng giúp mặt dựng duy trì độ bền thẩm mỹ dài lâu, chống chịu tốt với điều kiện khí hậu nóng ẩm, mưa nhiều tại Việt Nam.
Để đảm bảo vách nhôm kính lớn hệ spider vận hành an toàn trong suốt vòng đời công trình, chủ đầu tư và các đơn vị tư vấn cần tránh một số sai lầm phổ biến dưới đây:
Nhìn chung, vách nhôm kính lớn hệ spider là một giải pháp kiến trúc đỉnh cao dành cho các công trình muốn khẳng định sự đẳng cấp, hiện đại và không gian mở ấn tượng. Việc lựa chọn giải pháp này đòi hỏi sự phối hợp chặt chẽ từ khâu tư vấn thiết kế, lựa chọn vật tư chuẩn xác cho đến năng lực thi công nhôm kính chuyên nghiệp của nhà thầu uy tín.
